項目概況

本工程地源熱泵冷凍機房選用2臺雙工況變頻離心式冷水機組、2臺單工況變頻離心式冷水機組。

冷凍機房采用地埋管換熱系統+冷卻塔的形式。

本地源熱泵冷熱水機房的控制系統不含工藝?yán)鋮s機房的設備控制，兩套控制系統相互獨立。

節能優化系統的控制原理

本冷凍機房自控系統由三層網絡構成：管理層、控制層以及設備層。

（1）管理層

服務器或工作站

 網絡接口

   該系統軟件功能豐富、使用方便，有良好的兼容性、擴展性和開放性。

（2）控制層

 現場控制器

 現場控制網絡

現場控制器位于相關設備控制柜內。整個控制系統為完全的分布式控制，即使網絡出現故障，現場控制器仍能獨立工作，具有集中管理，分散控制，信息共享等優點。

（3）設備層

機房主要設備

機房內的冷熱源及輔助設備

設備層為冷熱源設備，一般為冷凍機組（地源熱泵機組、冷水機組）、水泵、閥門、冷卻塔等。

系統配置

節能優化控制系統采用全局優化控制，將機房內所有設備視為一個整體，不片面追求單一控制回路的效率最高，監測每個設備的運行參數，集中控制以實現整體綜合能耗最低的目標。

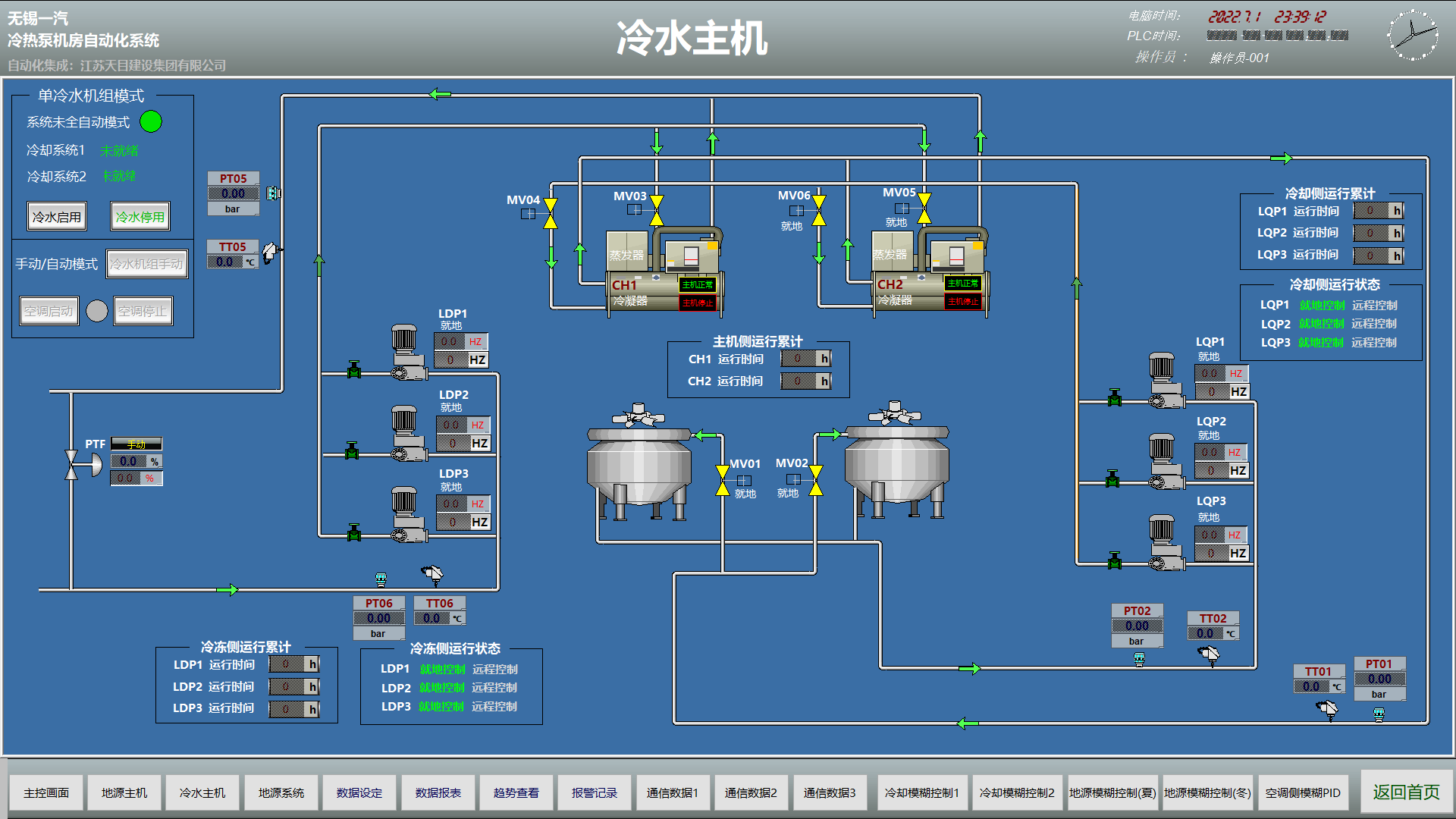

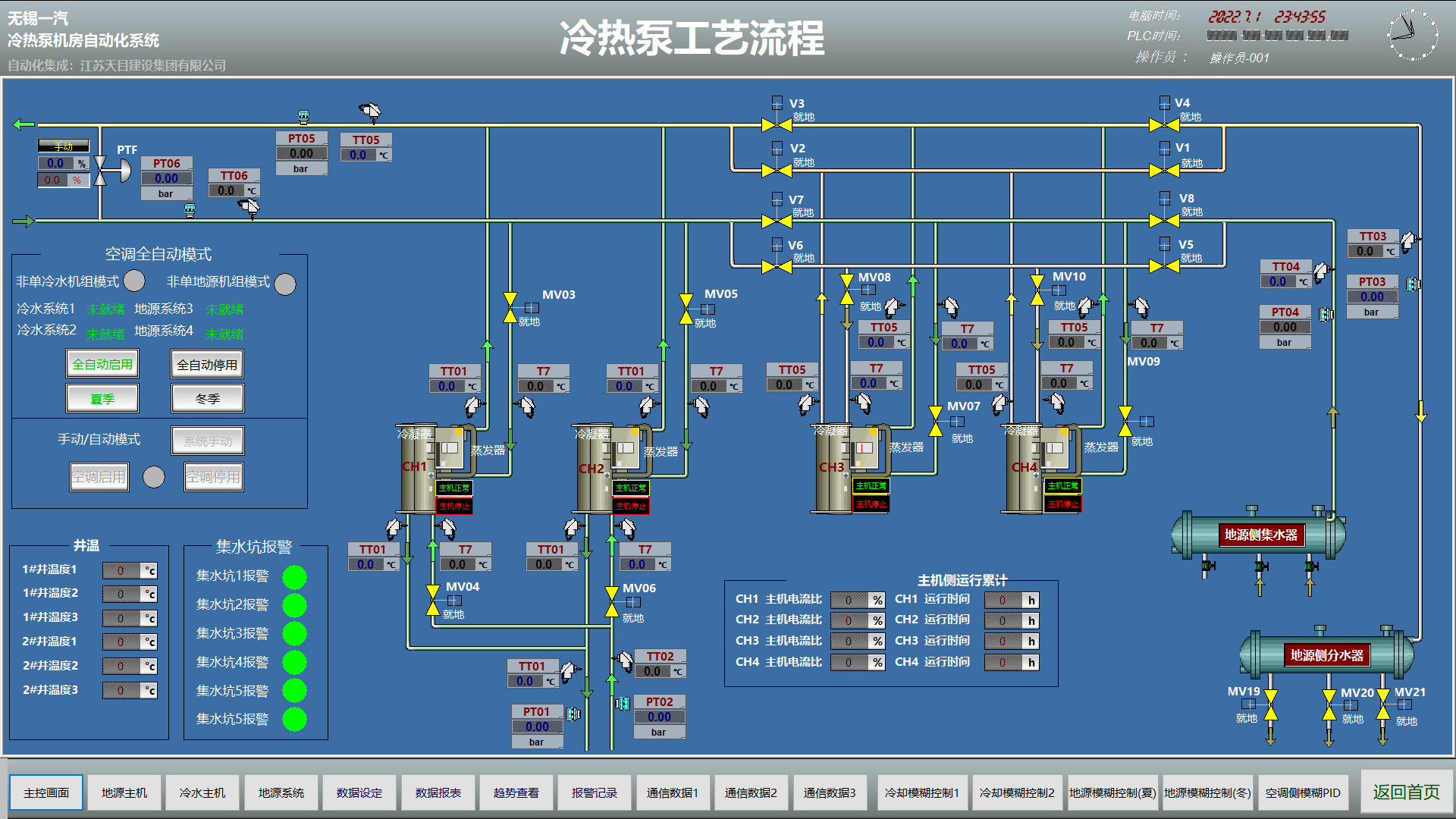

中央控制臺為系統的管理與監察中心，它必須能實現對全系統的集中監督管理及運行方案指導、并可實現設備的遠程控制。它可對整個空調的被控設備進行監測、調度、管理。專用的工程開發及運行環境組態軟件可提供標準的用戶應用程序接口及友善和開放的人機界面，使整個系統易于擴展，為系統的修改、完善提供方便。

控制層以西門子PLC控制器為基礎，執行中央控制臺發出的指令，對冷水機組、水泵等設備進行控制，同時通過采集設備運行參數傳至中央控制臺進行優化運算。
